flexlink系列链板柔性输送方案

2015-9-21 22:48:29      点击:






flexlink系列链板柔性输送系统

       帮助您大幅度提高生产效率,我们拥有灵活,通用,稳定的标准化模块,可以轻松的实现物流的转弯,垂直提升,倾斜提升,缓存,移载,分配,翻转,分流,合流,装箱,码垛等功能,满足您不同生产流程的物流搬运需求。

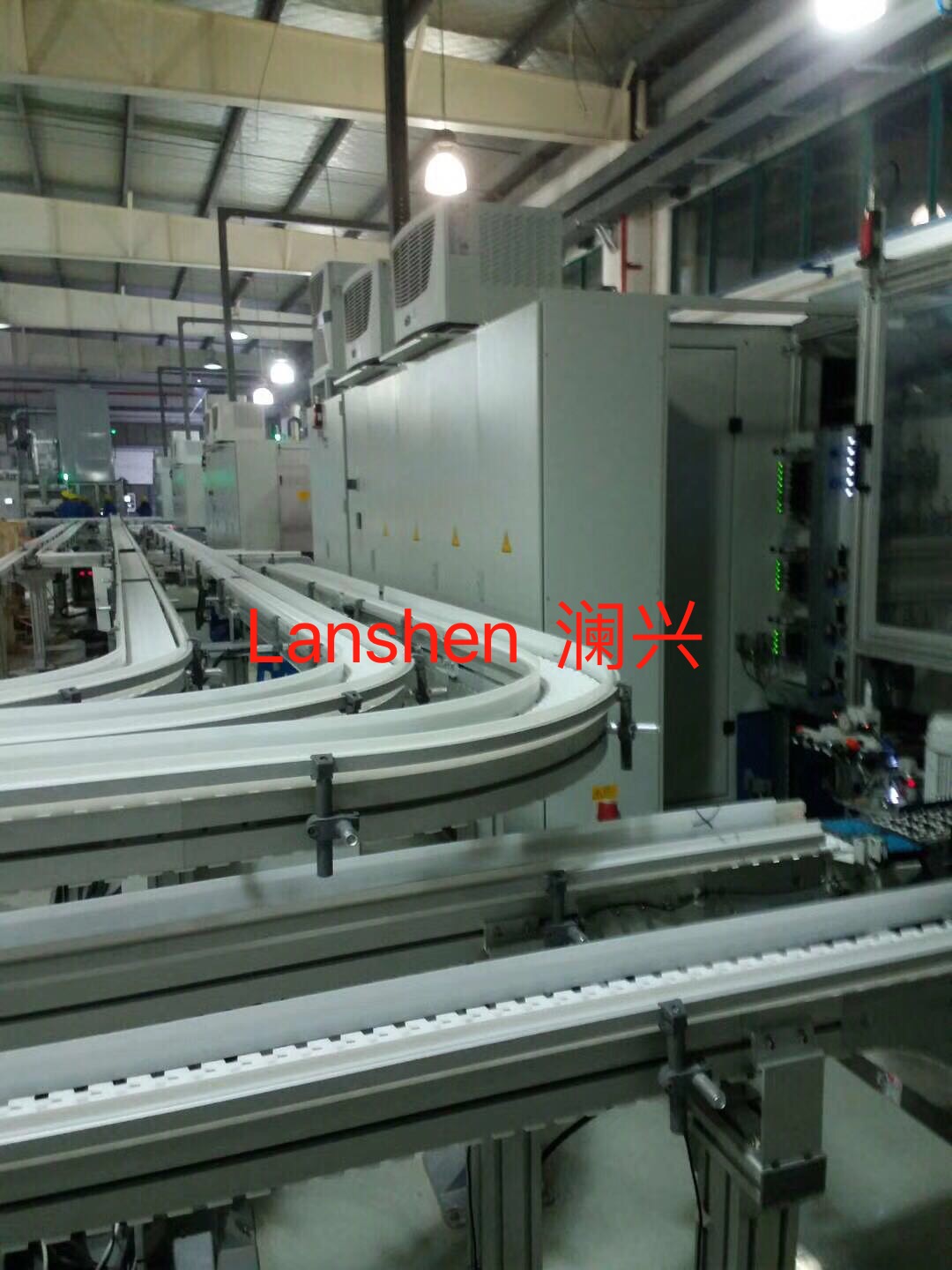

flexlink系列链板柔性输送线无论是在水平面还是垂直面都能胜任急速的转弯,同时摩擦力和噪音小;

flexlink系列链板柔性输送线广泛应用于食品和饮料工业、卫生卷纸输送、化妆品行业、电机制造业、机械零件、汽车零件、轴承制造业等 。



1、输送链

链板

宽度

基本

型号

平板链

通用链

钢顶链

楔形链

滚珠链

毛刷链

弹性链

44

CS

CSTP5





CSTF5







63

CL

CLTP5



CLTP5TF

CLTF5

CLTR5



CLTE5

83

CM

CMTP5

CMTF5U

CMTP5

CMTF5

CMTR5

CMTE5B

CMTE5C

103

CH

CHTP5



CHTP5TF

CHTF5

CHTR5





102

CK

CKTP5

CKTF5U

CKTP5TF

CKTF5







175

CB

CBTP3A





CBTL







295

CB295











2、输送粱与连接件

链板宽度

输送粱宽度

输送粱厚度

输送粱型号

连接件型号

43

45

64

CSCB3



63

65

64.2

CLCB3

CLCC160

83

85

75

CMCB3

CMCC160

103

105

75

CHCB3

CHCC160

102

105

95

CKCB3

CKCC200

3、柔性输送线性能参数

(1)单个驱动头的最大输送长度:25M

(2)工作温度:-20℃~+60℃

(3)最高输送速度:50M/min

(4)链节距:38.1mm

(5)最小转弯半径:R150mm
(6)抗拉强度:4000N
(7)链板重量:0.7KG/M
4
、柔性输送线特点

(1)洁净:整线由白色高强度工程塑料链板与表面经阳极氧化的铝合金异型材组装而成。链板为纯白色,设备运行无需润滑,无须定期保养,不会被腐蚀,符合GMP规范。

(2)安静:设备运行声音<30Db。

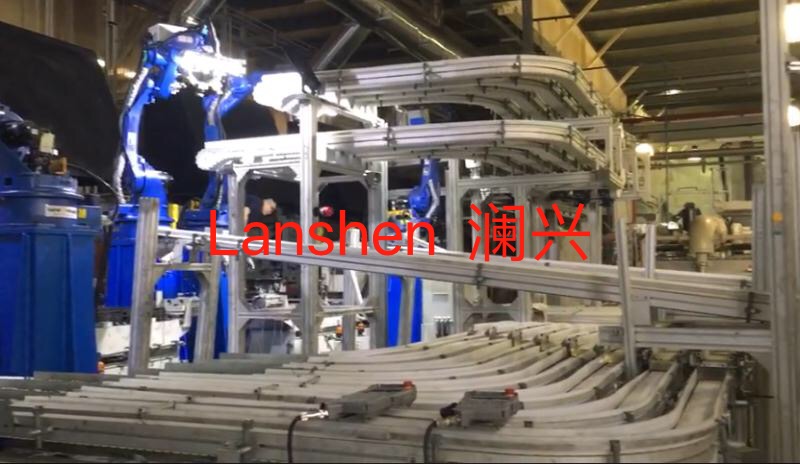

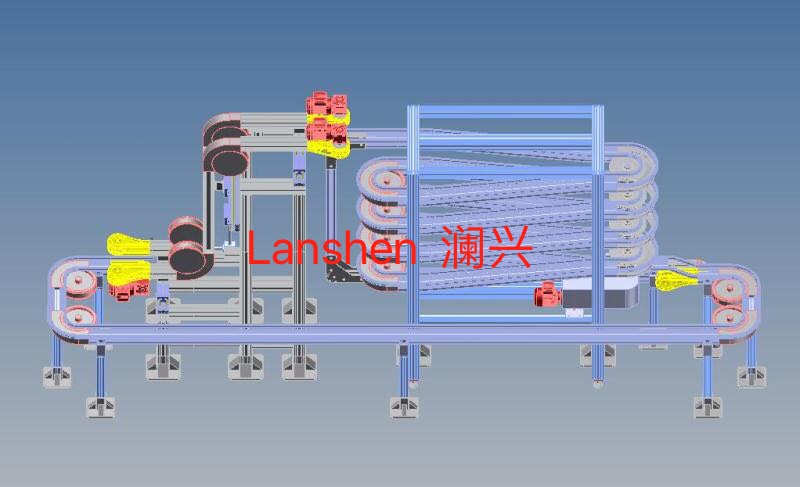

(3)灵巧:由可任意拆装的组件装配成具有弹性的传送系统,配合不同半径的垂直和水平弯道,可以在任意的3D空间内输送产品,并可随时随地按照你的生产现状进行调整。可以完成水平、爬坡、垂直、转弯、螺旋、夹持、悬挂、翻转、旋转等输送形式。

(4)简便:整线安装无需任何特殊工具,只需常用手工工具,即可由单人完成基本拆装工作。

(5)稳定:稳定的性能可保证被送的产品在输送的过程中不发生翻倒和滑落。
